Goujons de Transmission des Efforts Tranchants

Mise en œuvre

Avec la construction en deux parties des goujons Ancon il n’est plus nécessaire de percer le coffrage. La position des goujons est définie par la gaine. Le montage s’en trouve donc facilité et plus précis.

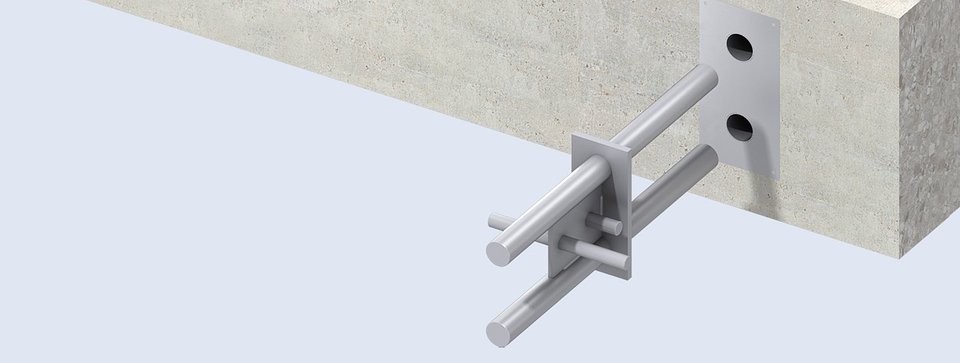

Les goujons DSD/DSDQ sont principalement utilisés pour reprendre des charges verticales, il est donc nécessaire de faire attention au sens du montage. Les deux barres du goujon doivent se trouver superposées.

La gaine est clouée sur le coffrage dans le sens de la charge à reprendre. Vérifier que les distances aux bords et entr’axes soient respectés. L’autocollant protège la gaine des infiltrations de béton ou de laitance de ciment et ne doit pas être endommagé à ce stade.







Après la pose de l’armature nécessaire, du contrôle de sa conformité et de la couverture de béton, procéder au bétonnage de la 1ere étape. Le montage de la gaine est ainsi terminé.







Lorsque le béton a fait une prise suffisante, on peut décoffrer. A ce point on peut enlever ou percer l’autocollant de la gaine et introduire le goujon.

Attention: lors de l’utilisation de goujons à mouvement latéral (DSDQ) on doit toujours percer l’autocollant au milieu afin que l’espace entre la gaine cylindrique et le bord de la gaine rectangulaire demeure protégé.





Le joint peut désormais être habillé avec un matériau isolant de l’épaisseur nécessaire.









Introduire maintenant le goujon dans la gaine à travers l’isolation et au-delà du point d’arrêt de la gaine. Afin d’empêcher le goujon de bouger lors du bétonnage, lcelui-ci peut être fixée au moyen de ligatures métalliques au ferraillage.





On peut désormais installer le ferraillage autour du goujon en respectant de nouveau les dimensions et l’enrobage. En bétonnant la 2ème étape, on termine l’installation.

Remarques

(i) Les instructions de montage pour le DSD sont aussi valables pour les autres goujons Ancon.

(ii) Pour de grosses épaisseurs de dalles on devra utiliser des moyens supplémentaires pour fixer que ce soit la gaine ou le goujon afin d’empêcher les mouvements lors du bétonnage.
