Nouvelle documentation technique Ancon "Consoles Isolantes Pour Balcons Ancon-Iso" disponible

En travaillant avec des dalles de balcon en porte-à-faux, il faut porter une attention particulière à l’étude structurelle des ponts thermiques. La dissipation de chaleur par l'armature peut être considérablement réduite en choisissant des matériaux appropries. La grande variété des types d'éléments standards disponibles couvre une grande diversité de détails de connexions.

Les points suivants distinguent les connexions en porte-à-faux ANCON-Iso.

  • L'acier inoxydable Duplex offre une grande résistance à la corrosion
  • Transfert de chaleur quatre fois moins important que celui de l'acier de ferraillage B500B. Transmission réduite des bruits d'impacts
  • La conception symétrique facilite l'installation rapide et précise. Haute rigidité pourvue par le concept des plaques de cisaillement
  • Minimise la perte de chaleur et la consommation d'énergie

Les ajouts et ajustements suivants ont été apportés à la nouvelle documentation.

Protection anti-incendie

Les raccords ANCON-Iso ont été testés dans le cadre d'essais au feu standard (DIN EN1365-2) pour la sécurité de charge, le transfert de chaleur et la fermeture des espaces. REI 120 s'applique à la gamme standard en laine de roche dure (laine minérale).

Les données peuvent être trouvées dans le registre VKF à l'adresse www.bsronline.ch VKF Nr. 30215, 30216 and 30217.

Extension de la gamme de produits

La série K a été complétée par les types KPA et KPC.

Cette extension tient compte des possibilités de raccordement ponctuelles des composants.

La longueur de l'élément peut être choisie librement entre 200mm et 500mm (pages 15 -16).

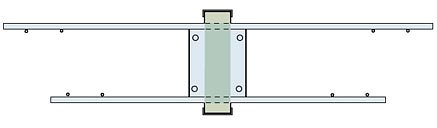

La série K

La série M (transmission des moments négatifs et positifs) a été complétée par le type MG avec reprise de charge supplémentaire.

La série M

Deux autres éléments, de type QE et QF, ont été ajoutés à la série Q d'éléments de force transversale.
Ces connexions complètent les charge portantes vers le haut (page 28).

Avec l'introduction de la série UL / OL, il est désormais possible de raccorder des composants (parapets) de petites dimensions et d'une épaisseur d'isolation de 80 mm (page 36).

Ces éléments remplacent les raccords de parapet de la série BH / BV.

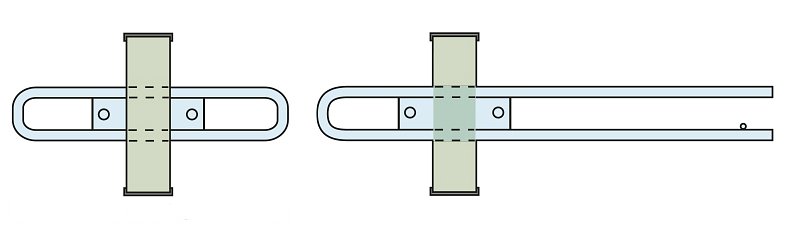

la série UL / OL

Il est également possible d'utiliser des assemblages de dalles en porte-à-faux sans pénétration dans le coffrage. Cette possibilité est offerte par la série type UX. Dans ce cas, l'armature d'assemblage (barre de traction et de compression) peut être vissée ultérieurement dans l'étrier d'ancrage. La force transversale est transmise au moyen d'un goujon de cisaillement intégrée dans l'élément (pages 40 - 41).

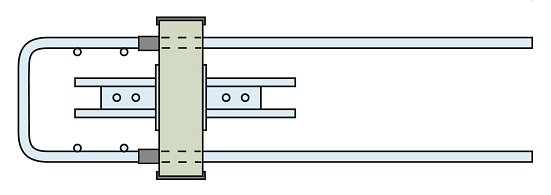

la série type UX
