Dispositifs de liaison d'armatures pour béton armé

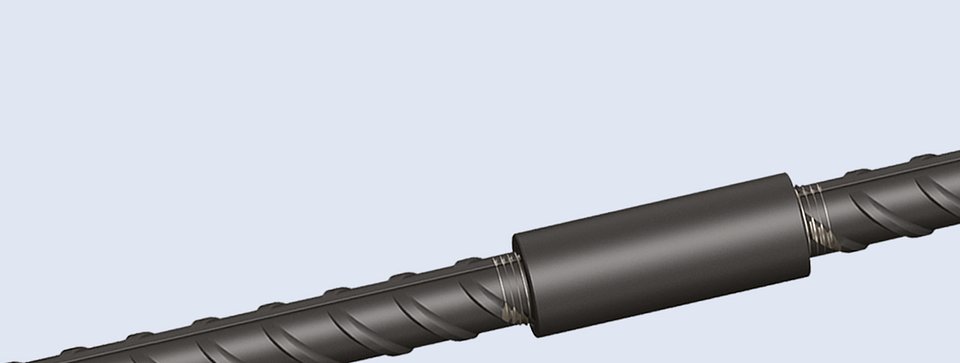

Ancon-TT filetage conique

La gamme de manchons à filetage conique Ancon est adaptée à la majorité des applications de liaison d’armatures. Les manchons sont généralement livrés assemblés à l’une des armatures, nécessitant uniquement le vissage et le serrage sur l’armature de continuité in-situ. Une clé dynamometrique est utilisée pour le serrage.

Les manchons à filetage conique Ancon sont conçus pour répondre aux critères de performance de la norme BS8110 et font l’objet des certifications suivantes:
Avis technique UK CARES No. TA1-B
Certificat DIBt No. Z-1.5-179. (modèles 12 - 40)
EMPA rapport d’essais no. 416’391

Manchon standard TTS

Les manchons standards Ancon TTS sont conçus pour la liaison de deux armatures de même diamètre, et si au minimum la rotation d’une des deux barres est possible. Ils sont disponibles pour les armatures de diamètres 12mm à 40mm.

Dia. armature1214161820
Code produit TTS12 TTS14 TTS16 TTS18 TTS20
Dia. armature2226303440
Code produit TTS22 TTS26 TTS30 TTS34 TTS40

Manchon de position TTP

Les manchons de position TTP sont utilisés pour la liaison de deux armatures droites ou façonnées, lorsque la rotation n’est possible pour aucune des deux barres. Disponibles du diamètre 12mm au diamètre 40mm, ils peuvent également être utilisés pour la fermeture de trémies. L’assemblage entre la partie mâle et la partie femelle est conçu de telle sorte à obtenir une capacité de réglage. L’assemblage est ensuite bloqué à l’aide d’un contre-écrou.

Dia. armature1214161820
Code produit TTP12 TTP14 TTP16 TTP18 TTP20
Dia. armature2226303440
Code produit TTP22 TTP26 TTP30 TTP34 TTP40

Manchon réducteur TTT

Le manchon réducteur à filetage conique est utilisé pour effectuer la liaison d’armatures de diamètres différents. Alliant tous les avantages de la série standard, le manchon réducteur est conçu pour atteindre une charge de rupture dépassant 115% de la limite élastique pour un acier de classe 500, sur la base de l’armature du plus faible diamètre.

Dia. armature12/1414/1616/1818/2020/22
Code produit TTT12/14 TTT14/16 TTT16/18 TTT18/20 TTT20/22
Dia. armature22/2626/3030/3434/40
Code produit TTT22/26 TTT26/30 TTT30/34 TTT34/40



Manchon soudable TTW

Les manchons à filetage conique soudables TTW permettent l’ assemblage aisé des armatures du béton aux profilés et plaques métalliques. Ils sont disponibles du diamètre 12mm au diamètre 40mm.

Dia. armature1214161820
Code produit TTW12 TTW14 TTW16 TTW18 TTW20
Dia. armature2226303440
Code produit TTW22 TTW26 TTW30 TTW34 TTW40

Ancrage TTH

Les ancrages TTH sont utilisés comme terminaisons d’armatures et constituent une alternative aux ancrages façonnés traditionnels dans les zones à forte densité de feraillage. Ils sont disponibles du diamètre 12mm au diamètre 40mm.

Dia. armature1214161820
Code produit TTH12 TTH14 TTH16 TTH18 TTH20
Dia. armature2226303440
Code produit TTH22 TTH26 TTH30 TTH34 TTH40

Adaptateurs de filetage parallèle TTA

L'adaptateur de filetage parallèle à filetage conique TTA accepte un boulon ou un goujon métrique standard. Il est particulièrement utile pour connecter des accessoires temporaires au béton. Une fois que l’accessoire est retiré, la construction de la deuxième phase permet d’assurer la continuité de l'armature en utilisant un autre adaptateur TTA et un goujon fileté central. Le TTA est conçu pour atteindre des charges de rupture supérieures à 115 % de la résistance caractéristique des barres d'armature de grade 500 et répond aux exigences de la norme BS EN 1992-1-1: 2004 (Eurocode 2) et de la norme BS 8110 pour les épissures mécaniques.

Dia. armature121416182022263034
Code produit TTA12 TTA14 TTA16 TTA18 TTA20 TTA22 TTA26 TTA30 TTA34
