Goujons d’isolation contre le bruit de chocs

Goujons à isolation contre le bruit de chocs Staisil

Ces goujons à force transversale novateurs, résistants aux fortes sollicitations et à la corrosion, sont faciles à poser et sont utilisés sur des immeubles d’habitation à plusieurs étages, afin de limiter au maximum les vibrations et le bruit de pas.

Goujons d’isolation contre le bruit de chocs

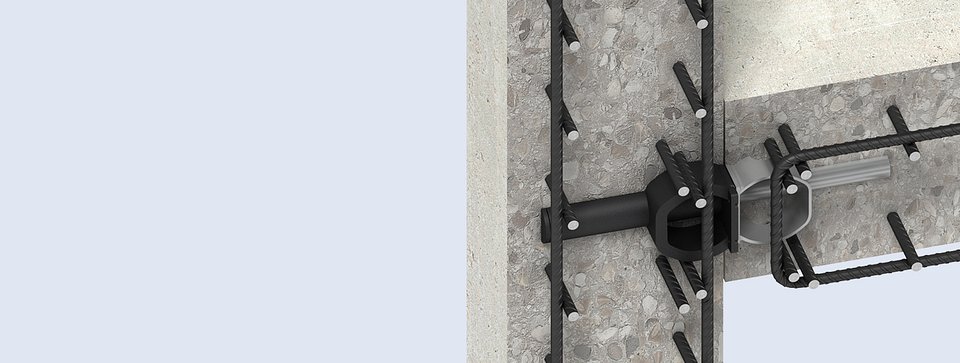

La gamme de produits Staisil d’Ancon a été développée pour atténuer la transmission de bruit de structure vers des éléments voisins du bâtiment, tels que des volées et des paliers d’escaliers par des découplages d’éléments.

Grâce à l’utilisation de ces goujons spéciaux, on peut se passer par exemple des structures de plancher coûteuses et complexes sur les escaliers.

Les domaines d’application typiques pour ces goujons sont ce qu’on appelle des bâtiments multipartites tels que des immeubles d’habitation, des hôtels ou des hôpitaux, dans lesquels le bruit de structure peut influer négativement sur la concentration ou les phases de repos d’autres personnes.

Ce sont généralement des zones accueillant un grand nombre de piétons, combinées avec un sol dur.

Capacité d’isolation des bruits d’impact

Tous les goujons d’isolation des bruits d’impact Ancon ont été testés par un organisme indépendant en se basant sur
EN ISO 140-7 et évalués selon EN ISO 717-2.

Des capteurs ont été montés sur les deux côtés du joint sur les éléments en béton pour mesurer la transmission des oscillations exercées sur le joint par ce qu’on appelle une machine à frapper installée sur un corps de bâtiment 1.

Dans le tableau ci-dessous, vous voyez les résultats des mesures des différents types de goujons.

Goujon Type

Bruit de structure Réduction

Staisil-HLD 38 dB
Goujon Staisil A 38 dB
Goujon Staisil B 38 dB
Goujon Staisil C 38 dB

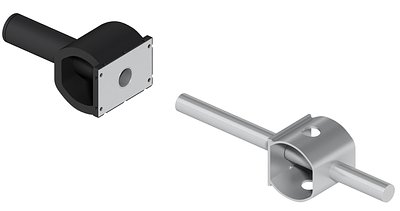

Staisil-HLD

Le Staisil-HLD est un goujon en inox à hautes performances dont la capacité de charge peut atteindre 39 kN. La douille coulissante permet des mouvements axiaux et elle est entièrement revêtue d’élastomère isolant contre le bruit de structure. Ce système peut être utilisé pour des joints allant jusqu’à 60 mm et pour des épaisseurs de dalle à partir de 180 mm.

Staisil-HLD

Staisil-HLD

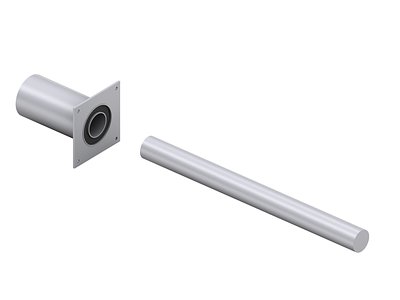

Goujon Staisil A

Le goujon A est fabriqué en NIRO22 (1.4482) et peut ainsi être utilisé pour des applications à l’intérieur de bâtiments et des applications à faibles charges corrosives. Le goujon de Ø35 mm est disponible en deux longueurs et peut pour être utilisé des joints allant jusqu’à 100 mm avec une épaisseur de dalle minimale de 160 mm. Le goujon est livré avec une douille de palier à isolation acoustique.

Goujon Staisil A

Goujon Staisil A

Goujon Staisil B

Le goujon A est fabriqué en duplex extrêmement résistant à la corrosion (1.4462) et peut ainsi être utilisé pour toutes les applications en plein air, y compris résistantes au sel de déneigement.

Le goujon de Ø35 mm est disponible en deux longueurs et peut être utilisé pour des joints allant jusqu’à 100 mm avec une épaisseur de dalle minimale de 160 mm. Le goujon est livré avec une douille de palier à isolation acoustique.

Goujon Staisil B

Goujon Staisil B

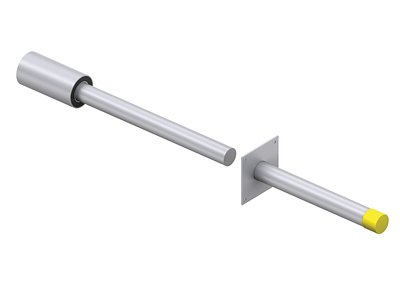

Goujon Staisil C (goujon d’appui)

Le goujon C ou encore goujon d’appui est idéal pour la pose dans des éléments préfabriqués. Le goujon de Ø35 mm en deux matériaux différents au choix (1.4482 / 1.4462) comporte une douille d’isolation acoustique préalablement montée. Le goujon peut être utilisé pour des tailles de joints allant jusqu’à 100 mm et combiné avec des douilles en inox ou en matière plastique.

Goujon Staisil C (goujon d’appui)

Goujon Staisil C (goujon d’appui)

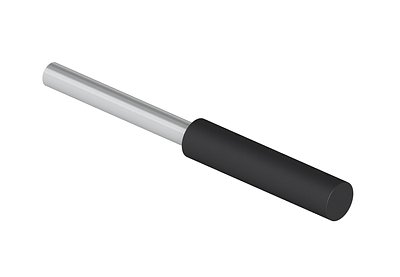

TRESI

Le goujon TRESI d’un diamètre de 20 mm a été mis au point pour le montage vertical, pour servir par exemple de blocage de position d’isolation acoustique pour les coursives.

TRESI

TRESI

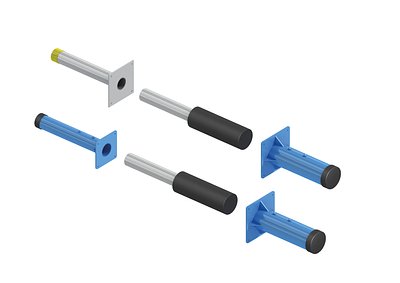

ELASTO

Le goujon ELASTO est un goujon d’isolation acoustique tout simple qui est disponible en Ø22 mm et Ø30 mm.

ELASTO

ELASTO

Produits correspondants

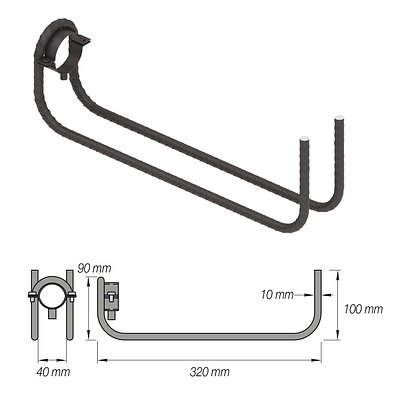

Etrier de poussée Staisil

Etrier de poussée Staisil

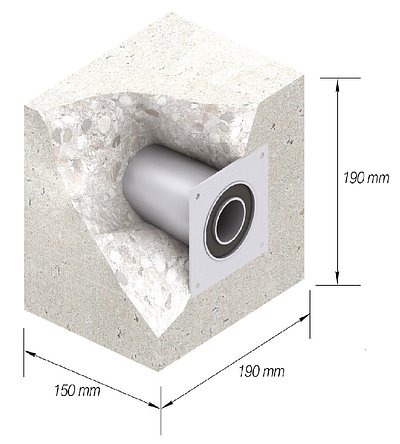

Composant Staisil
