Système composite bois-béton

Système composite bois-béton

L’Ancon ACC est un élément de fixation de type goujon assurant un raccordement résistant au cisaillement entre le bois et une couche de béton.

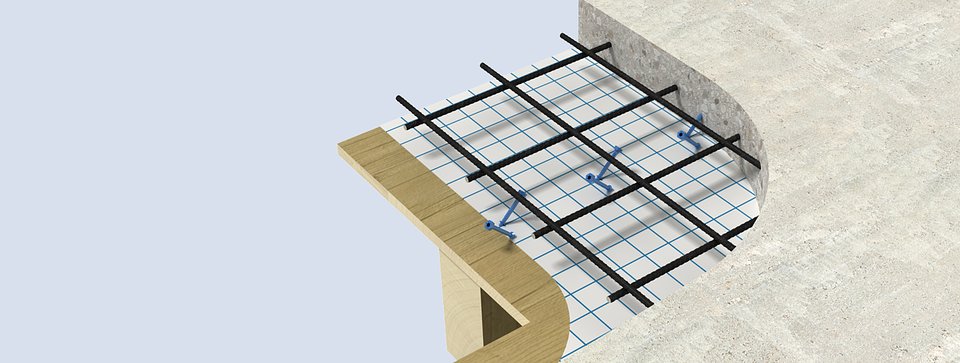

L’Ancon ACC est une vis autotaraudeuse en acier galvanisé, de couleur bleue, spécialement conçue pour une utilisation dans la construction de planchers porteurs composites bois-béton. Elle est disponible en deux longueurs standards.

La longueur de 205 mm est adaptée à une utilisation avec des pièces en bois de plafond conventionnelles et des kits de pose de dalle modernes, avec une épaisseur maximale du plancher en bois de 50 mm (2”) entre la solive en bois et le béton. La longueur de 165 mm est idéale pour les rénovations sur des structures comprenant des «dippelbaumdecken» traditionnels, que l’on trouve fréquemment dans et autour de Vienne.

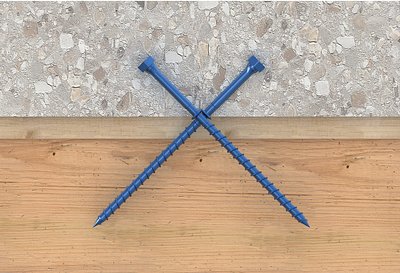

Grâce à sa pointe aiguë et son filetage à pas gros, l’installation de l’ACC est rapide et facile. Il n’est pas nécessaire de pré-percer le bois. La tige comprend un anneau intégré conçu pour agir comme un dispositif de limitation de profondeur servant à empêcher un enfoncement excessif dans le bois. Cet anneau a également une fonction d’appui en compression dans les applications à disposition oblique.

Référence
du produit

Épaisseur du
plancher(mm)

Longueur totale(L)  (mm) Longueur filetée(LF) (mm) Ø (A)
(mm)
Ø (B)
(mm)
Unités/
Lot
ACC8.0 x 165 0-30mm 165 100 8 10 300
ACC8.0 x 205 30-50mm 205 130 8 10 300

Fiez-vous à notre marquage CE

Ancon a obtenu, pour son élément de raccordement pour composites ACC, une évaluation technique européenne (European Technical Assessment), ETA-18/1144, qui lui permet d’apposer la marque de confiance CE sur ce produit.

Nous avons mis en place un certain nombre de contrôles pour garantir la fiabilité et l’exactitude de la Déclaration des performances CE de l’Ancon ACC. La marque CE sur les éléments de raccordement pour composites Ancon offre les garanties suivantes:

  • Procédure initiale d’essai et d’analyse des produits par une tierce partie
  • Inspection du site de fabrication et contrôles de production par une tierce partie
  • Surveillance continue des contrôles de fabrication par une tierce partie
  • Mise à l’essai régulière des produits conformément à un programme d’essai prescrit, agréé par une tierce partie
  • Contrôles par lots avec traçabilité complète des matériaux

Services de conseil technique et de calcul

Vous pouvez consulter Ancon pour savoir si un plancher composite bois-béton serait adapté à votre prochain projet. Un logiciel de calcul est disponible pour aider les ingénieurs en construction dans le cadre de la conception d’un système. Le logiciel génère également un plan d’installation pour l’installateur sur site.

Le personnel d’Ancon est à votre disposition pour tout conseil sur les caractéristiques techniques adéquates et l’installation des éléments de raccordement pour composites ACC. Une feuille de conception est disponible en ligne ou sur demande pour recueillir toutes les données nécessaires aux calculs permettant de générer une conception spécifique à un projet.
