Sistema composito legno-cemento

Sistema composito legno-cemento

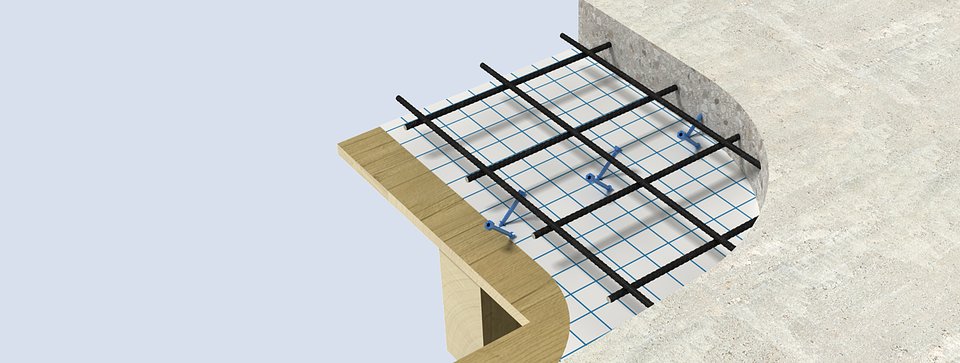

Il connettore Ancon ACC è un elemento di fissaggio di tipo a tassello che fornisce una connessione resistente al taglio tra il legno e uno strato di calcestruzzo.

Il connettore Ancon ACC è una vite autofilettante in acciaio zincato blu, appositamente progettata per l’uso nella costruzione di solette miste in legno-calcestruzzo. Disponibile in due lunghezze standard.

La lunghezza di 205 mm è adatta per l’utilizzo con travi a soffitto convenzionali e moderni kit di solai, con uno spessore massimo di 50 mm (2”) tra il travetto in legno e il calcestruzzo. La lunghezza di 165 mm è ideale per le ristrutturazioni con i tradizionali “dippelbaumdecken”, comuni a Vienna e dintorni.

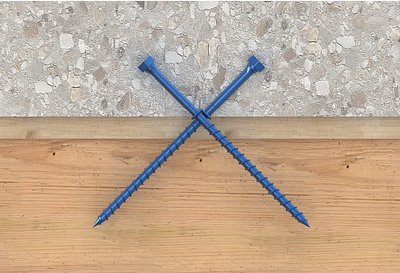

La punta affilata e la filettatura grossa rendono il connettore ACC facile e veloce da installare. Non occorre preforare il legno. Il gambo è dotato di un anello integrale progettato come limitatore di profondità per evitare il sovra-assemblaggio nel legno. Agisce inoltre da cuscinetto a compressione nelle applicazioni trasversali.

Riferimento
del prodotto

Profondità del travetto (mm)

Lunghezza
totale (L)  (mm)
Lunghezza
del filetto (LF) (mm)
Ø (A)
(mm)
Ø (B)
(mm)
Dimensione del
pacchetto
ACC8.0 x 165 0-30mm 165 100 8 10 300
ACC8.0 x 205 30-50mm 205 130 8 10 300

Confidate nel nostro marchio CE

Ancon detiene la Valutazione tecnica europea ETA-18/1144 per il suo connettore composito ACC che consente al prodotto di portare il marchio CE di fiducia.

Al fine di salvaguardare l’affidabilità e l’accuratezza della Dichiarazione delle prestazioni Ancon ACC CE, vengono implementati vari controlli che garantiscono l’affidabilità e la precisione della Dichiarazione delle prestazioni Ancon ACC CE.

Il marchio CE sui connettori compositi Ancon conferma:

  • Collaudo e analisi iniziali di prodotti di terze parti
  • Ispezione da parte di terze parti degli impianti di produzione e dei controlli di produzione
  • Sorveglianza continua dei controlli di produzione da parte di terze parti
  • Collaudi di routine dei prodotti in conformità con il piano di collaudo prescritto approvato da terze parti
  • Controlli a lotti con tracciabilità completa del materiale

Servizi di consulenza tecnica e di calcolo

Contattate Ancon per parlare dell’idoneità di una soletta mista legno-calcestruzzo per il vostro prossimo progetto. Il software di calcolo è disponibile per aiutare gli ingegneri strutturali nella progettazione di un sistema. Il software genera inoltre un layout di installazione per l’installatore in situ. Il personale Ancon è a disposizione per fornire consulenza sulle specifiche e l’installazione corretta dei connettori compositi ACC. Una scheda di progetto è disponibile online o su richiesta per acquisire tutti gli input di calcolo necessari per consentire la generazione di un progetto specifico.
