Spinotti

Istruzioni per il Montaggio

Con la produzione di tutti gli spinotti Ancon in due parti non è più necessario bucare il cassero. La posizione dello spinotto è assicurata per merito della guaina. Il montaggio risulta in questo modo semplice e preciso.

Gli spinotti HLD/HLDQ sono utilizzati principalmente per trasmettere i carichi verticali. È dunque necessario stare attenti alle istruzioni di montaggio. L’indicazione ”alto” figura sullo spinotto e sulla guaina. Queste indicazioni devono essere rispettate durante il loro montaggio. In alcuni casi, le forze da trasmettere non sono verticali. In queste situazioni l’importante è che la dicitura “alto” si trovi sempre nella direzione di provenienza delle forze.

La guaina viene inchiodata al cassetto nel senso di ripresa delle forze. Verificate che la distanza dai bordi e gli interassi siano rispettati. La pellicola protegge la guaina dalle infiltrazioni di calcestruzzo e cemento e non dev’essere danneggiata durante la posa.







Dopo la posa dell’armatura necessaria, i controlli della corretta posa con il copri ferro adeguato si può procedere al getto del calcestruzzo. Il montaggio della guaina è completato.







Quando il calcestruzzo raggiunge una resistenza sufficiente si procede allo scassero. A questo punto si può togliere la pellicola di protezione della guaina o semplicemente perforata e inserire lo spinotto. Attenzione: In caso si utilizzino spinotti con movimento laterale (HLDQ/ESDQ) bisogna sempre perforare la pellicola al centro della guaina circolare in modo che la parte restante copra e protegga la guaina rettangolare





Ora il giunto può essere completato con il materiale idoneo con gli spessori necessari.

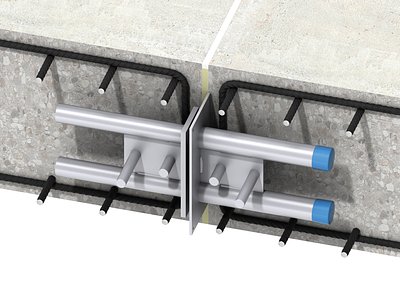

Inserite ora lo spinotto attraverso il materiale isolante del giunto di dilatazione fino alla battuta. Al fine di evitare che lo spinotto si giri durante il getto, la guaina e lo spinotto sono dotati di elementi a inserto che li blocca in modo corretto da poter trasmettere i carici. Per poter inserire definitivamente lo spinotto in questi inserti è sufficiente dare alcuni colpi di martello.

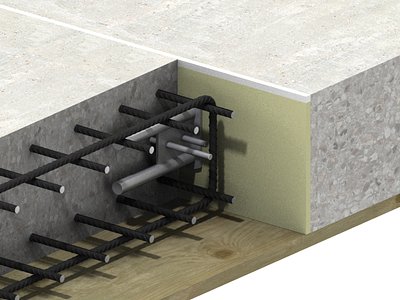

Ora si può posare l’armatura attorno allo spinotto sempre tenendo in considerazione il copri ferro necessario e il dimensionamento corretto. Con il getto della seconda fase termina la posa dello spinotto.

Osservazioni

(i) Le istruzioni di montaggio per gli spinotti Ancon DSD corrispondono anche per gli altri spinotti.

(ii) Per degli spessori maggiori di solette si dovranno applicare delle misure supplementari per il fissaggio della guaina e dello spinotto onde evitare uno spostamento degli elementi durante le fasi di getto.
