Les attaches de cadre sont une solution idéale lorsqu’une retenue est requise entre la maçonnerie et les structures en place. Elles peuvent être fixées sur une série de matériaux tels que le béton, l’acier et la maçonnerie. Les attachees de cadre référencées _P_ ont une tige normale, tandis que celles référencées _D_ comportent un égouttage intégral à utiliser transversalement à la cavité.

SDB/SPB

Les attaches de cadre SDB et SPB Ancon ont un trou de 7 mm de diamètre pour s’adapter à la gamme de fixations. Les chevilles à expansion uniques M6 Ancon sont recommandés pour la fixation sur le béton et les vis de réglage M6 ou les vis autotaraudeuses SDTSS-38-5PT pour la fixation sur l’acier. Les attaches de cadre peuvent être fixées sur la maçonnerie avec des tampons et des vis appropriés ou des ancrages en résine. Des substrats de mauvaise qualité limiteront la capacité des fixations : des essais sur site sont donc conseillés pour ces applications. Toutes les fixations devraient être utilisées en combinaison avec une rondelle DIN.

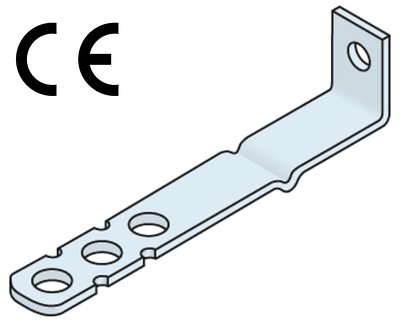

Ancon SDB

Ancon SDB

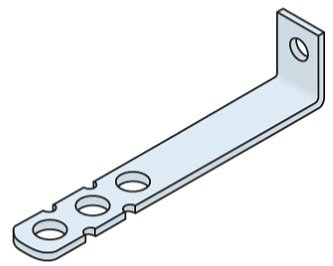

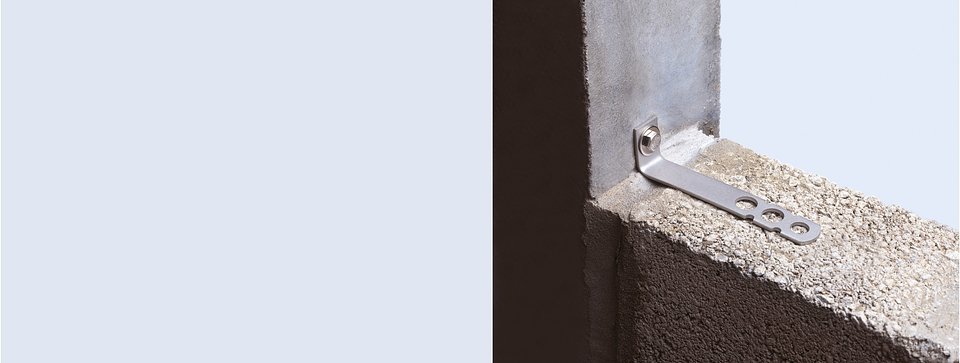

Ancon SPB

Ancon SPB

SDV/SPV

Les agrafes de cadre Ancon SDV et SPV ont une fente verticale de 8 mm x 30 mm qui permet l’ajustement sur une position de fixation verticale lorsque c’est requis. Leur capacité de charge est limitée lorsqu’elles sont fixées sur le haut de la fente ; c’est pourquoi elles ne sont pas recommandées pour des applications où la traction doit être prise en considération.

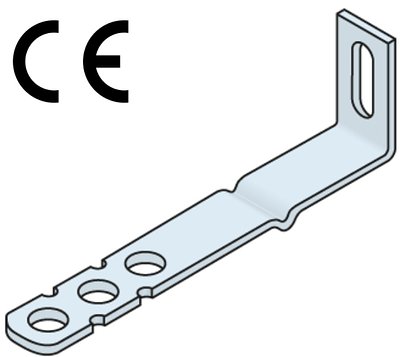

Ancon SDV

Ancon SDV

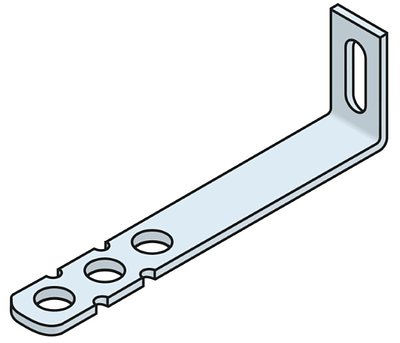

Ancon SPV

Ancon SPV

Isolation thermique

Les attaches de cadre en acier inox d’Ancon peuvent désormais être fournies avec des ruptures thermiques à placer entre le relevé d’étanchéité et l’ossature structurelle. Elles sont fabriquées en un plastique thermodurcissable renforcé de fibres conçu pour durer et ayant une conductivité thermique de seulement 0,3 W/mK.

Ancon HiT – Attache à enfoncer au marteau

Ancon HiT

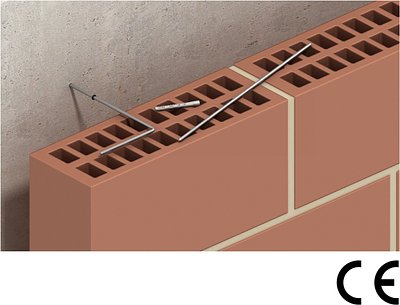

L’Ancon HiT fixe la maçonnerie sur le béton, en blocs denses (>7N/mm2), brique non-perforée ou pierre dure. Elle peut réduire la variété des longueurs requises sur le site et accélérer la vitesse de construction.

La HiT est disponible en longueur standard de 310 mm qui est recourbée sur site avec un outil d’installation spécial pour s’adapter à toutes les cavités allant jusqu’à 150 mm. Contrairement aux attaches de cadre traditionnelles, elle ne nécessite pas de fixation mécanique, mais est martelée dans le tampon.

Une bague en ’O’ en néoprène doit être installée sur l’attache pour éviter que l’humidité ne traverse la cavité.

Attache Teplo-L

Ancon Teplo-L-Anker

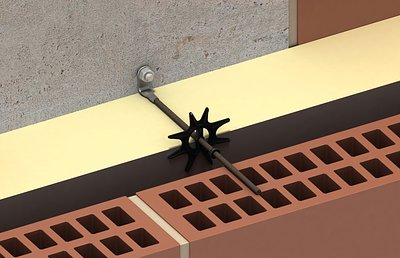

La Teplo-L-Tie est l’idéal lorsqu’une fixation d’encastrement à faible conductibilité thermique est requise entre une face extérieure en maçonnerie et une structure en place. Elle présente les mêmes avantages thermiques que les attaches à cavité en fibres de basalte Teplo avec un relevé d’étanchéité supplémentaires en acier inoxydable qui est lié mécaniquement et chimiquement à l’une des extrémités de l’attache pour permettre une fixation secondaire.

Les performances de charge dépendront du substrat et des tests d’extraction sur site sont recommandés pour confirmer la solidité d’anciens substrats dont on n’est pas certain.

Les attaches Teplo-L conviennent pour des cavités allant de 100 à 300 mm. La gamme comprend 14 produits standard.

Un égouttage à joint torique empêche l’eau de traverser la cavité.

Ancon Teplo-HIT

Ancon Teplo HIT

La Teplo-HIT convient pour fixer la maçonnerie sur différents substrats, y compris des blocs de silicate de calcium (silico-calcaire ) massifs, des briques en argile massif et en béton. C’est une attache de mur à faible conductibilité thermique, installée par martelage dans un insert spécial Ancon placée dans un trou préforé. Elle apporte les mêmes avantages thermiques que d’autres fixations de la gamme Teplo.

Teplo-HIT est disponible en 9 longueurs standard qui conviennent pour les cavités de 100 à 300 mm. Elle convient pour être utilisée avec le clip noir Teplo-Clip pour retenir l’isolation sur des cavités à remplissage partiel.

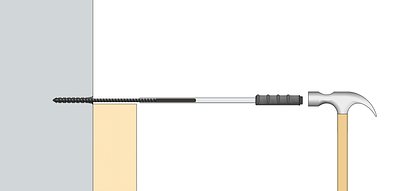

Des outils sont disponibles pour soutenir l’attache durant le processus de martelage pour simplifier l’installation.

Dernières Nouvelles

Nouvelle documentation technique Ancon "Consoles Isolantes Pour Balcons Ancon-Iso" disponible

En travaillant avec des dalles de balcon en porte-à-faux, il faut porter une attention particulière à l’étude structurelle des ponts thermiques. La dissipation de chaleur par l'armature peut être considérablement réduite en choisissant des matériaux appropries. La grande variété des types d'éléments standards disponibles couvre une grande diversité de détails de connexions.
