Attaches de cisaillement sur des joints à mouvement vertical

Attaches de cisaillement sur des joints à mouvement vertical

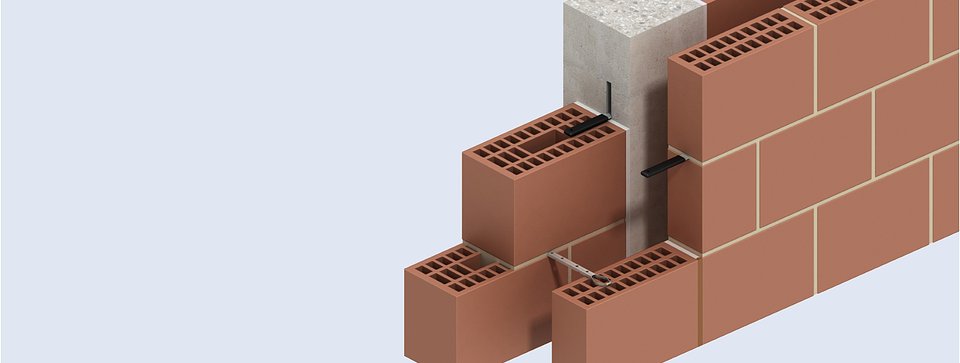

Des manchons de décollement sont utilisés sur des attaches à extrémité simple, telles que les PP21 ou PPB Ancon, sur des joints à mouvement vertical qui jouxtent des poteaux. L’attache protégera la maçonnerie contre des charges vent latéral tandis que le manchon lui permet de se dilater et de se contracter. Ces attaches de cisaillement sont disponibles soit pour s’adapter aux rails noyés, soit comme attaches de cadre à fixer ultérieurement sur site. Les attaches de rails peuvent s’adapter aux rails Ancon 21/18, 28/15, 30/20, 36/8, 38/17 et 40/25. Elles sont disponibles comme PPB avec un seul trou ou comme PPV avec une fente verticale. Les attaches PPS sont utilisés sur des joints de mouvement dans les murs en maçonnerie. PPB-HD est une version à résistance élevée de la PPB.

Les attaches de cisaillement Ancon conviennent pour un joint standard de 10 mm et nécessitent un enrobage minimum de 100 mm. Des manchons de décollement doivent être installés avec une fente de 10 mm sur l’extrémité pour permettre la dilatation de la maçonnerie. Ces attaches sont également disponibles avec une extrémité de sécurité collée pour des applications où un manchon de décollement n’est pas requis.

Ancon PPS

Ancon PPS

Ancon PPV

Ancon PPV

Ancon PPB

Ancon PPB
