Ancon SD21

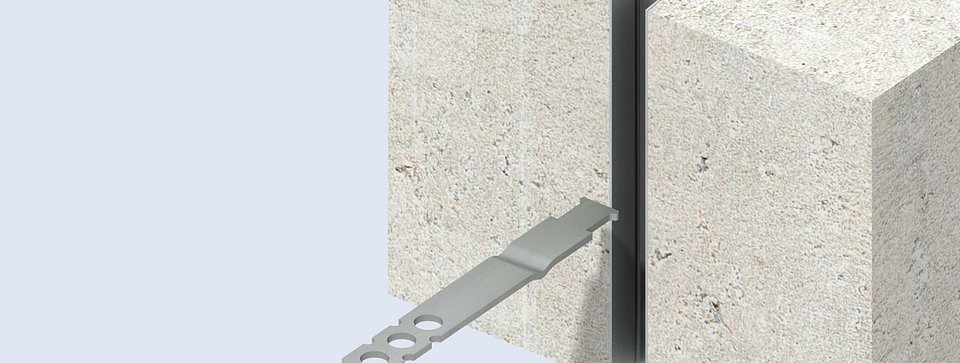

Les attaches à canal

Attaches pour rails

Rail Ancon Omega 21/18

Le rail Ancon Omega 21/18 est un insert auto-ancrant à haute performance, apte à être utilisée avec des attaches Ancon pour assurer l’encastrement nécessaire pour une face extérieure de maçonnerie. La section ne mesure que 18 mm de profondeur et peut être utilisée là où il y a un enrobage d'armature réduit de l'ordre de 75 mm. Disponible en 100 et 3000 mm de long, le rail Ancon 21/18 Omega est rempli de polystyrène qui contribue à empêcher la pénétration de béton frais. Les trous de vis aident à la fixation de la fente sur le coffrage en bois.

Ancon SD21

Ancon SD21

Ancon SP36

Ancon SP36

Autres attaches pour rails

Des attaches sont également fabriquées pour s’adapter aux rails Ancon 28/15, 30/20, 38/17, 36/8 et 40/25.

Les rails 28/15, 38/17 et 40/25 sont disponibles avec ou sans ancrages pour le noyage dans la surface ou la fixation sur celle-ci.

Le rail 30/20 est fourni avec des ancrages pour le noyage dans le béton. Les rails 38/8 sont fournis avec un dos lisse pour la fixation sur la surface.

Les données fournies ci-dessous s’appliquent aux attaches de cavité dans les rails noyés 21/18, 28/15, 30/20, 38/17 et 40/25. Les rails 36/8 conviennent uniquement pour les applications de cisaillement.

Ancon Fastrack

Ancon Fastrack est l’idéal pour une utilisation dans des murs creux où les joints ne sont pas alignés. La section de rail comporte une patte soudée qui assure l’ancrage.

Elle est intégrée dans la face intérieure de parpaing pour loger une attache Ancon SD28 ou similaire pour la face extérieure.

Les rails Fastrack et attaches Ancon s’adaptent à des cavités de 50 à 150 mm. La longueur d’attache recommandée à utiliser avec un rail fastrack est : largeur de cavité plus 50 mm.

Ce système peut être fabriqué en profilés de rails 28/15 ou 36/8 et accepte les attaches respectivement référencées _ _ 28 ou_ _ 36.

Ancon Fastrack
