Retenues de tête

Retenues de tête

Les retenues de tête Ancon fournissent la retenue requise en haut des murs de maçonnerie. Elles permettent un mouvement vertical pour absorber le retrait ou le mouvement thermique, tout en atténuant les charges de vent.

IHR Ancon

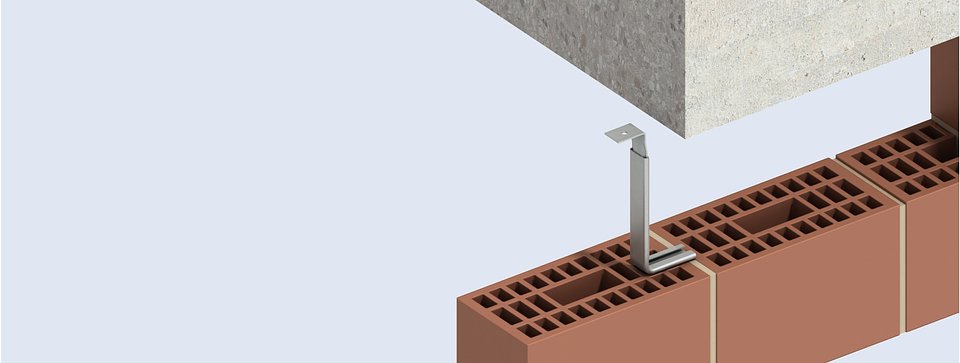

L’IHR Ancon sert à retenir le haut de murs intérieurs ou le haut de la face intérieure d'un mur creux. L‘ouverture à l’avant de la tige de canal est scellée pour empêcher la pénétration du mortier et garantir qu’un mouvement vertical peut se produire entre le parpaing et la structure.

La longueur standard d'une section supérieure coulissante IHR permettra de ménager un espace pouvant aller jusqu'à 50 mm. Des sections supérieures plus longues sont disponibles pour accueillir des espaces allant jusqu'à 75 mm, idéales lorsqu'un coupe-feu est intégré à la tête du mur ou lorsqu'un fléchissement plus important est attendu au sol.

L'Ancon IHR standard convient pour un bloc de 215 mm de hauteur. D'autres longueurs de tige sont disponibles sur demande. Cependant, les tiges les plus longues risquent de ne pas permettre une fente de plus de 40 mm.

Le tirant coulissant peut être muni d’un trou (IHR-B) ou d’une fente (IHR-V) pour les boulons M8, avec une extrémité à encoche pour se fixer directement dans un canal coulé 38/17 ou 30/20 (IHR-C), et avec une extrémité à entaille adaptée à la section Hammer-On qui se fixe à une bride en acier sans perçage de site (IHR-H). Il est également disponible pour la vis autotaraudeuse SDTSS-38-5PT (IHR-S).

Ancon IHR-B, IHR-V, IHR-C

Ancon IHR-B                                                              Ancon IHR-V                                                   Ancon IHR-C

L’IHR standard conviendra pour un bloc de 215 mm ; d’autres tailles entre 150 et 250 mm sont disponibles.

L’attache coulissante peut être fournie avec un trou (IHR - B) ou une fente (IHR - V) pour s’adapter aux boulons M8 ou avec une extrémité à encoche pour se fixer directement sur un canal coulé de 38/17 ou 30/20 (IHR - C).

FHR Ancon

La retenue de tête FHR Ancon sert à retenir le haut de murs intérieurs ou la feuille intérieure d’un mur creux. Les deux angles brident le haut du mur et ont des trous de 10 mm de diamètre pour s’adapter aux boulons M8. Ils sont fournis avec deux trous dans l’angle le plus long pour que la retenue s’adapte à un parpaing de 100 et 140 mm. D’autres tailles sont disponibles.

Ancon FHR

SAH Ancon

Ancon SAH

Ancon SAH

Les ancrages coulissants SAH Ancon ont des tiges qui s’insèrent dans la cavité et acceptent des attaches qui coulissent pour absorber un mouvement vertical. Disponibles en cinq options de tête différentes en standard, ils peuvent être fournis avec des attaches unidirectionnelles ou bidirectionnelles avec des extrémités de sécurité. Le trou de fixation standard mesure 12 mm de diamètre pour s’adapter aux Boulons de scellement unique M10 Ancon (béton) ou aux Boulons de tête M10 T pour s’adapter au canal 28/15 Ancon.
