Attache articulée de mur creux

Attache articulée pour mur creux

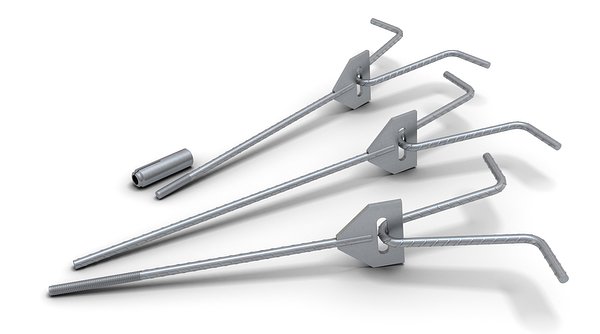

Ces attaches innovantes en deux parties en acier inoxydable sont disponibles pour trois applications différentes. Apportant robustesse et stabilité aux structure, les ancrages AMR raccordent brique à brique, brique à béton et brique à bois. La section en forme de U est intégrée dans le lit de mortier de la feuille extérieure des briques.

AMR Typ B, M, H

✔ La fente verticale absorbe un mouvement différentiel allant jusqu’à 24 mm
✔ Fabriqué en acier inoxydable résistant à la corrosion (classe III, SIA 2029)
✔ La faible conductibilité thermique réduit les pertes de chaleur (17 W/mK)
✔ Le profilé à barres nervurées empêche l’eau de passer vers la feuille intérieure
✔ Fabriqué en n’importe quelle longueur pour s’adapter à une largeur de cavité allant jusqu’à 400 mm

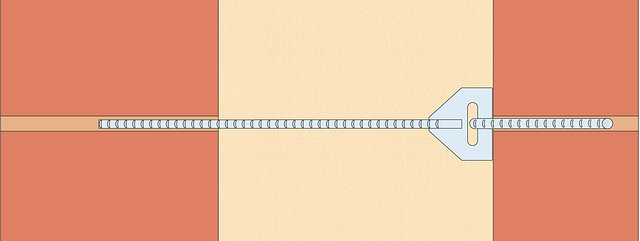

Ancrage AMR de type M - Brique à brique

L’ancrage dans la face intérieure est obtenu soit en le construisant dans un lit de mortier soit par liaison chimique (mortier d’injection) dans un trou foré (13 mm Ø x 50 mm).

AMR Typ M

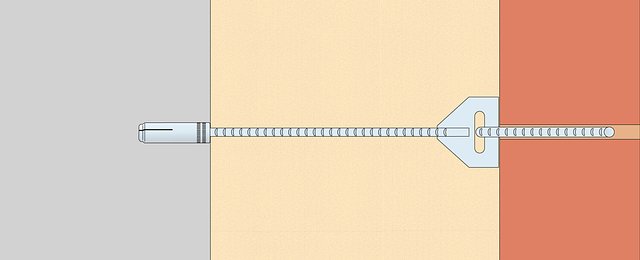

Ancrage AMR de type B - Brique à béton

Percer un trou (8 mm Ø x 32 mm) dans le béton. Placer l’ancrage enfoncé par marteau dans le trou et le marteler à fleur de la surface de béton. Le manchon est dilaté contre la paroi du trou de forage en l’enfonçant dans l’extrémité filetée de l’ancrage M6.

AMR Typ B

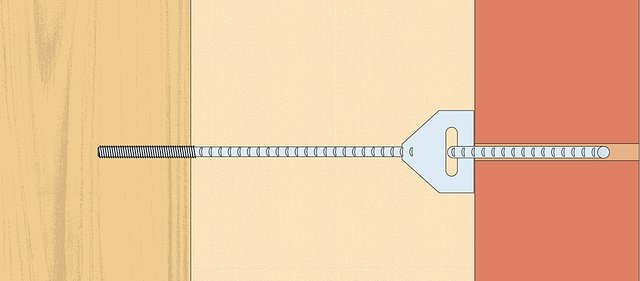

Ancrage AMR de type H - Brique à bois

Percer un trou pilote (4 mm) dans le bois pour simplifier l’installation de l’extrémité filetée de 60 mm.

AMR Typ H
