Betonstahl-Kupplungssysteme

Ancon-TT

TT Kupplungen eignen sich für die meisten Anwendungen, wo es darum geht, Bewehrungsstäbe miteinander zu verbinden. Üblicherweise werden die Kupplungen bereits auf einem Stabende vormontiert geliefert, so dass sie auf der Baustelle nur noch mit dem Anschlussstab verbunden und mit einem kalibrierten Drehmomentschlüssel festgezogen werden müssen.

Die TT Kupplungen von Ancon entsprechen den Anforderungen von BS 8110 und besitzen folgende Zulassungen: GB CARES Technical Report Nr. TA1-B, DIBt Zulassungsbescheid Nr. Z-1.5-179. (Stabdurchmesser 12 - 40),
EMPA Schweiz Prüfbericht Nr. 416'391

TTS Standardkupplungen

Die TTS Standardkupplungen von Ancon dienen dem Anschluss zweier Bewehrungsstäbe desselben Durchmessers, wenn mindestens ein Stab gedreht werden kann. Sie sind für Stabdurchmesser von 12 mm bis 40 mm lieferbar.

Stangendurchmesser1214161820
Teile-Nr. TTS12 TTS14 TTS16 TTS18 TTS20
Stangendurchmesser2226303440
Teile-Nr. TTS22 TTS26 TTS30 TTS34 TTS40

TTP Positionierkupplungen

Mit Positionierkupplungen des Typs TTP können zwei gerade, gebogene oder mit Biegung versehene Bewehrungsstäbe miteinander verbunden werden, von denen sich keiner der beiden zu verbindenden Stäbe drehen lässt. Sie sind für die Durchmesser 12 mm bis 40 mm lieferbar und können auch als Lückenschließer zwischen zwei fest installierten Stäben verwendet werden. Sowohl das männliche als auch das weibliche Teil der Verbindung beinhalten eine gewisse Montagetoleranz für nicht ganz exakt fluchtende Stabachsen. Die Sicherung des Anschlusses erfolgt durch das Festziehen einer Sicherungsmutter.

Stangendurchmesser1214161820
Teile-Nr. TTP12 TTP14 TTP16 TTP18 TTP20
Stangendurchmesser2226303440
Teile-Nr. TTP22 TTP26 TTP30 TTP34 TTP40

TTT Reduzierkupplungen

Reduzierkupplungen dienen der Verbindung von Bewehrungsstäben unterschiedlicher Durchmesser, wenn mindestens einer der beiden Stäbe gedreht werden kann. Die Kupplungen sind für Bruchlasten von über 115 % der charakteristischen Festigkeit der Güteklasse 500 des kleineren der beiden Durchmesser ausgelegt. Die Kupplungen sind für die Stangendurchmesser 12 mm bis 40 mm lieferbar.

Stangendurchmesser12/1414/1616/1818/2020/22
Teile-Nr. TTT12/14 TTT14/16

TTT16/18

TTT18/20

TTT20/22

Stangendurchmesser22/2626/3030/3434/40
Teile-Nr.

TTT22/26

TTT26/30

TTT30/34

TTT34/40

TTW Anschweißkupplungen

Anschweißkupplungen mit Kegelgewinde dienen dem Anschluss von Bewehrungsstäben an Stahlprofilen oder -blechen und sind für Stabdurchmesser von 12 mm bis 40 mm lieferbar.

Stangendurchmesser1214161820
Teile-Nr. TTW12 TTW14 TTW16 TTW18 TTW20
Stangendurchmesser2226303440
Teile-Nr. TTW22 TTW26 TTW30 TTW34 TTW40

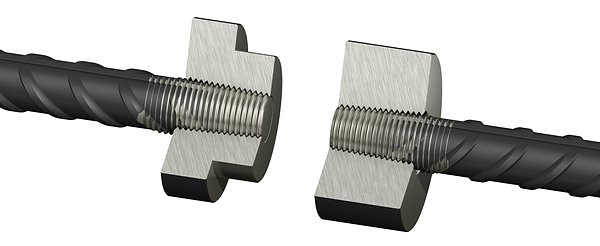

TTH Endverankerungskupplung

Endverankerungen sorgen für Endverankerung des Stabes im Beton und können als Alternative zu Endhaken verwendet werden. Sie sind in Durchmessern von 12 mm bis 40 mm lieferbar.

Stangendurchmesser1214161820
Teile-Nr. TTH12 TTH14 TTH16 TTH18 TTH20
Stangendurchmesser2226303440
Teile-Nr. TTH22 TTH26 TTH30 TTH34 TTH40
